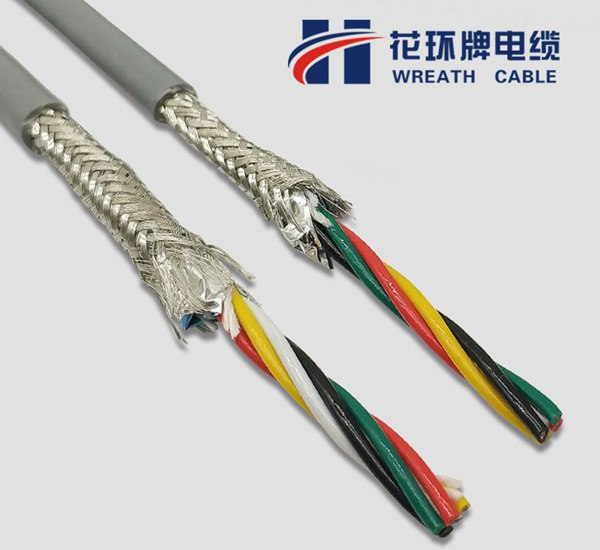

拖鏈電纜 TRVV TRVVE
電線電纜公司出產的拖鏈電纜有三個等級,分別為中度拖鏈電纜,高度
拖鏈電纜拖鏈電纜及特髙度拖鏈電纜。順喜拖鏈電纜的重要目標體現在曲折壽
命,中高特高拖鏈電纜的曲折壽命分別為300萬次,500次和800萬次。上海
電線電纜也可以根據客戶的特別要求定制出產曲折壽命大于1000萬次的拖
鏈電纜
1.中高度拖鏈電纜
曲折壽命:300萬-500萬次以上移動速度:5m-10m/s
特性:防水、防油、耐寒、抗紫外線、耐磨,適用于干燥或濕潤的室內,無強應
力緩釋或強制引導的自在接連往復運動下的裝置,特別是工業運用環境下的頻繁
曲折場合,如木工機械、機床加工設備、物流運送體系、起重機場合等。
電纜結構
導體:超細精絞無氧銅絲契合VED0295 CLASS6規范
絕緣:高度柔性絕緣
色彩:≤0.5mm2彩色芯線表明:棕、黑、藍、紫、粉紅、橙;≥0.5mm2黑色芯
線白色數字編號,3芯以上帶有黃綠接地線
護套:混合高度柔性護套
色彩:黑色(RAL9005)灰色(RAL7001)橙色(RAL2003)
技術參數
額外電壓:<0.5mm2300/300V;≥0.5m2300/500V
測試電壓:2000V
運用溫度規模
固定裝置:-30℃+70℃移動裝置:-15℃+70℃
2.特高度拖鏈電纜
運用場合
特高度拖鏈電纜耐曲折次數高達800萬次以上,專為需要高度彎折曲折、連
續運動運用場合而設計并廣泛用于:拖鏈體系、機器人和移動驅動體系等。外護
套資料耐磨、耐彎折防水解、抗菌、阻燃等特性使得該電纜在拖鏈體系的優勢得
到最大發揮。
產品特色:運用壽命長且質量安穩,進口PR原料更加耐磨且耐惡劣環境,適用
于室外
產品優勢:特別的結構設計及資料,加強了其耐磨耐曲折性。內有特種抗拉加強
層大大的提高了產品運用壽命及抗拉性。
技術參數
電壓300/500V
測試電壓2000V/5min(AC)
最小曲折半徑
固定敷設4x電纜外徑
移動裝置7.5x電纜外徑
溫度規模
固敷溫度-50
移動溫度-40
耐油性:很好
耐化學物質:耐酸、堿、溶劑和各種液壓油的功能優異等
耐候性:耐UV,日光老化功能優異,合適戶外運用
阻燃特性:契合IEC60332-1
最大移動速度
架空速度:8m/s
滑行速度:5m/s
加速度:7
|
